Relè di corrente trifase per il controllo/limitazione della corrente di carico nell’intervallo 40-100 A, produttore TENSE (Turchia)

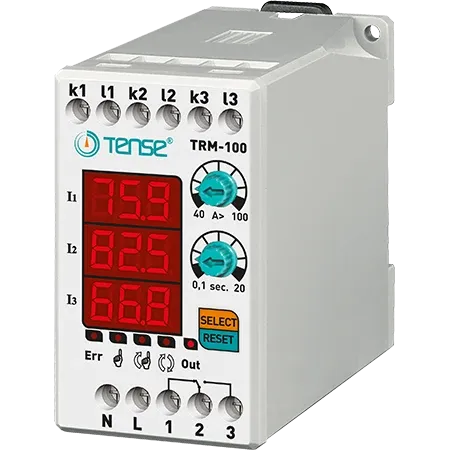

I relè di sovracorrente digitali TRM-100 sono progettati per proteggere i carichi dai danni causati da correnti elevate, consentendo al contempo il controllo del funzionamento.
– 40-100 A (valore di sovracorrente regolabile)
– Asimmetria di corrente fissa del 50%
– Tempo di ritardo del guasto regolabile
– Modalità di funzionamento regolabile (automatica, semiautomatica, manuale)
– Quando si acquista un relè di corrente TENSE si ottiene un dispositivo completo pronto per il funzionamento – trasformatori di corrente inclusi.
Uso del dispositivo e principio di funzionamento

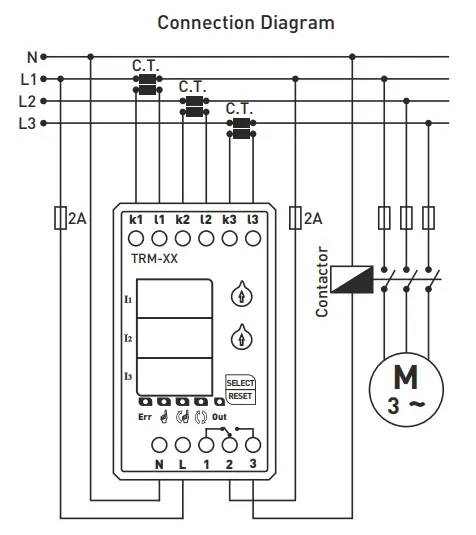

- Collegare il dispositivo secondo lo schema di cablaggio.
- Una volta completato il cablaggio, applicare l’alimentazione. Dopo l’accensione, il display visualizza i valori impostati per 5 secondi.
- Utilizzare il regolatore “A>” per impostare il valore di sovracorrente. Il valore impostato viene visualizzato sul display di sinistra.
- Utilizzare il regolatore “t” per impostare il tempo di ritardo. Anche il valore impostato viene visualizzato sul display di sinistra.
All’accensione del dispositivo:
– Il relè si attiva, il contatto di uscita commuta sul morsetto 3 e l’indicatore OUT si accende.
– Se la corrente supera il valore di sovracorrente impostato (A>), il dispositivo inizia a contare il tempo di ritardo e l’indicatore ERR si accende.
– Allo scadere del tempo, il relè si spegne, il contatto commuta sul morsetto 1 e l’indicatore OUT si spegne.
Descrizione
Il relè elettronico di corrente della serie TRM-100 è progettato per scollegare automaticamente gli apparecchi quando viene superata la corrente massima consentita.
Consente di impostare la corrente di commutazione, il tempo di ritardo e il tempo di ritorno.
Sono disponibili tre programmi per il ritorno alla modalità “lavoro”: MANUALE, SEMIAUTOMATICO e AUTOMATICO.
Modalità di ripristino:
– Modalità manuale: Dopo un guasto da sovracorrente, il dispositivo deve essere resettato premendo il pulsante di reset. In questa modalità, si accende il LED corrispondente.
– Modalità semiautomatica: il sistema si resetta automaticamente tre volte dopo un guasto da sovracorrente, quindi attende un reset manuale al successivo guasto. In questa modalità, il LED corrispondente è acceso.
– Modalità automatica: il sistema si ripristina automaticamente dopo ogni guasto da sovracorrente. In questa modalità, il LED corrispondente è acceso.
Nota: per cambiare modalità, tenere premuto il pulsante SELEZIONE per 10 secondi. Quando si cambia modalità, si accende l’indicatore LED corrispondente.
Asimmetria 50% (fissa)
Se la differenza tra la corrente di fase più grande e quella più piccola supera il 50%, il dispositivo entra in modalità di errore di asimmetria entro 2 secondi.
(In questo modo si evitano danni al sistema in caso di perdita di una fase durante il funzionamento del motore).
Durante un guasto di asimmetria:
– Il gruppo di display delle due fasi che hanno causato il guasto lampeggia e si accende la spia ERR.
– Per uscire dalla modalità di guasto, il dispositivo deve essere resettato manualmente.
Parametri tecnici:
– Tensione di funzionamento: 150-260 VCA.
– Frequenza di funzionamento: 50/60 Hz
– Consumo di energia: < 6 VA
– Temperatura di funzionamento: da -20 °C a +55 °C
– Display: 3×3 cifre, 5 LED
– Impostazione sovracorrente (A>): 40-100 A
– Tempo di ritardo: 0,1 s – 20 s
– Tipo di connessione: terminale
– Contatti: 5 A / 250 V CA (carico attivo)
– Diametro del filo: 2,5 mm²
– Peso: max. 250 g
– Montaggio: su guida DIN
– Altitudine di funzionamento: < 2000 m
Nota: TRM-50, TRM-100, TRM-200 e TRM-300 possono essere utilizzati solo con i trasformatori di corrente forniti.
Il TRM-400 può essere utilizzato con il trasformatore di corrente 400/5 fornito con il TRM-400.
Base
|
Produttore
|
Tense
|
|
Paese di produzione
|
Turchia
|
|
Tipo di installazione
|
Montaggio su guida DIN
|
|
Numero di contatti di espansione
|
1 pz.
|
|
Numero di contatti di commutazione
|
1 pz.
|
|
Sezione dei fili collegati
|
2,5 mm²</
